Воздуходувки Atlas Copco для водоканалов
Наиболее распространенным решением для очистных сооружений с объемом потребления сжатого воздуха до 30 – 40 т м3/час являются объемные воздуходувки.
ООО "АЙРТЕХНО" представляет на рынке передовую технологию Атлас Копко объемного сжатия с использованием винтового элемента и прямого привода.
Возможности новых эффективной технологии сжатия совместно с прямым приводом и и возможностью использования частотного регулирования, делает это решение наиболее конкурентоспособным на рынке.
Текущая ситуация на водоканалах и ЖКХ.
В настоящее время на большинстве водоканалов для очистных сооружений с производительностью до 10 т.м3/час используются объемные машины лопастного типа или типа «Рутс» с ременным приводом.
Плюсы: Относительная первичная инвестиционная привлекательность
Минусы: Значительные эксплуатационные затраты на электроэнергию. Причина высокой стоимости владения кроется в неэффективном рабочем элементе и ременном приводе, которые совместно инициируют значительные потери в энергоэффективности машин.
Также опыт нашей компании показывает, что сильно распространены центробежные низкоскоростные воздуходувки серий ТВ.
Например:
- ТВ-80-1,6 (производительность 5 000 или 6 000 м3/час давление 600 мбар, мотор 160 кВт)
- ТВ-175-1,6 (производительность 10 000 м3/час давление 600 мбар, мотор 320 кВт)
- ТВ-300-1,6 (производительность 18 000 м3/час давление 600 мбар, мотор 400 кВт)
Пример экономического эффекта от выполненного проекта.
Рассмотрим инженерные решения на основе оборудования Atlas Copco для реконструкции очистных сооружений, на основе осуществленного нашей компаний проекта.
Заказчик : Городские очистные сооружения
Установлено на начало реконструкции
Воздуходувки ТВ 80, системами регулирования производительности не оснащены
Параметры к модернизации:
Максимальный рекомендованный расход 15 000 м3/час с возможным диапазоном изменения до 30 % в зависимости от количества и качества принимаемых стоков.
|
Установлено |
Решение АЙРТЕХНО |
|
5 воздуходувок ТВ 80-1,6 (6000 м3/час (условия всаса), давление 600 мбар, двигатель 160 кВт, мощность на валу 133 кВт) В работе: 3 воздуходувки ТВ 80, потребляемая мощность 399 кВт/ч |
4 воздуходувки ZS 110 + VSD - 3 в работе + 1 резерв ZS 110 + VSD при производительности 5000 м3/час (по условиям всаса) при давлении 600 мбар, потребляемая мощность - 91 кВт Общая потребляемая мощность — 273 кВт |
|
Прямая разница |
126 кВт/ч. |
|
При стоимости электроэнергии 3 р/кВт прямая экономия составит |
3 175 200,00 р/год |
|
|
Частотный привод компрессора — 25% экономии = 75 кВт/ч |
|
При стоимости электроэнергии 3 р/кВт прямая экономия составит |
1 890 000,00 р/год |
|
Итого ожидаемый экономический эффект |
до 5 млн. рублей в год экономии |
Воздуходувки Атлас Копко серии ZS от официального дилера ООО "АЙРТЕХНО" — это не только замена старого оборудования на новое, но и значительный экономический эффект, который виден сразу после установки.

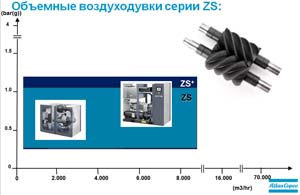

Характеристики воздуходувок Atlas Copco ZS+ VSD
Воздуходувки Atlas Copco ZS+ VSD уникальное предложение на рынке воздуходувок, полностью готовое решение в кожухе с встроенной системой управления. Специально разработанный продукт для использования ТОЛЬКО с частотным приводом. Максимальная энергоэффективность при минимальных первоначальных инвестициях.
В зависимости от потребностей заказчика для аэробных очистных сооружений специалистами нашей компании может быть осуществлена настройка ZS+VSD с использование системы контроля уровня кислорода на основе популярных контролеров Siemens или GE Fanuc.
| Модель | Давление мбар(изб) | Мощность электродвигателя, кВт | Подача воздуха под атмосферным давлением, м3/час | Громкость звука | |
| мин | макс | дБ(А) | |||
| ZS 37+ VSD | 800 | 37 | 284 | 947 | 71 |
| ZS 45+ VSD | 1200 | 45 | 259 | 1145 | 71 |
| ZS 55+ VSD | 800 | 55 | 731 | 2310 | 70 |
| ZS 55+ VSD | 1200 | 55 | 949 | 1588 | 70 |
| ZS 75+ VSD | 1200 | 75 | 776 | 2289 | 70 |
| ZS 110+ VSD | 800 | 110 | 1560 | 4300 | 72 |
| ZS 160+ VSD | 1200 | 160 | 1600 | 4578 | 72 |
Обращайтесь к нашим специалистам и они подготовят для Вашей организации энергоэффективное инженерное решение на любую производительность и рабочее давление используемые в очистных сооружениях.
