Системы подготовки сжатого воздуха

Сжатый воздух это сердце и кровеносная система большинства предприятий. Наличие влаги, конденсата, паров масла и механических частиц в сжатом воздухе как правило значительно ухудшает качество производимой продукции и уменьшает срок службы оборудования. В некоторых отраслях промышленности воздух низкого качества делает конечный продукт непригодным для потребления.

После выхода сжатого воздуха с компрессора с помощью различного дополнительно оборудования осуществляется его очистка и подготовка для дальнейшего использования на предприятии. В целом эта система называется - система подготовки сжатого воздуха, в которую входят (или могут входить) системы фильтрации, концевые охладители, циклонные влагосепараторы, клапаны регулирующие расход воздуха и  различные осушители.

Chicago Pneumatic (Чикаго Пневматик) как и большинство других ведущих производителей компрессорного оборудования обязательно включает в состав производимых воздушных компрессоров – концевой охладитель и циклонный влагосепаратор. Причем это высококачественная продукция, благодаря которой разница температур газа на входе и выходе из компрессора составляет 5-10 градусов Цельсия, что позволяет обеспечить работоспособность фильтров и работу осушителей в летнее время.

Говоря другими словами, если перед Вами стоит задача сравнить две компрессорные системы, обязательно обратите внимание на указанные выше параметры и не забудьте уточнить у производителя компрессорного оборудования включены ли эти системы в стандартную комплектацию оборудования или их придется заказывать за отдельные деньги. Наш опыт показывает, что большинство производителей рекомендуют установку дополнительных влагосепараторов и концевых охладителей (о чем они пишут в своих инструкциях по эксплуатации). Установка дополнительных систем помимо дополнительных денежных расходов несет еще и дополнительные потери от 0.25 до 0.5 атм в максимальном давлении, что дает потерю около 5% в энергоэффективности.

Отдельный циклонный влагосепаратор	Система фильтрации	Отдельный концевой охладитель	Регуляторы давления (до или после себя)	Осушители воздуха
Уменьшает периодичность замены фильтрующих элементов, при наличии в пневмосети старого оборудования с плохой сепарацией влаги	Позволяют получать сжатый воздух с разной степенью очистки	Понижает температуру сжатого воздуха (например, для увеличение производительности осушителя)	Повышение надежности работы в сложных системах и при больших объемах сжатого воздуха.	Рефрежираторные и адсорбционные осушители воздуха для понижения точки росы.

В большинстве систем подготовки сжатого воздуха в обязательном порядке перед системами осушения (осушителями) устанавливается фильтр грубой очистки, убирающий мельчайшие капли влаги, не отделенные влагосепаратором.

 При выборе фильтров обязательно обратите внимание на перепад давления через фильтр и срок службы сменного картриджа. Для примера падение давления на выходе из фильтра в 0,5 атм в системе общей производительностью 10 м3/мин стоит около 20 000 руб в год. Из этого следует, что менять катриджы нужно не тогда когда они перестали работать (падение боле 1 атм), а гораздо раньше, что позволит съэкономить деньги на электроэнергии.

В зависимости от требований, после удаления с помощью систем фильтрации мелких капель и основных механические примесей в работу вступает системы осушения воздуха (осушители). В денежном выражении осушители - наиболее затратная и дорогостоящая часть систем подготовки сжатого воздуха. На большинстве предприятий, если трубопроводы по которым осуществляется транспортировка воздуха находятся внутри одного здания используются осушители холодильного типа с точкой росы +3С, если же трубы проходят по улице или на предприятии установлено специальное, очень требовательное к отсутствию влаги оборудование, то используются осушители с точкой росы от -20С до -70С. Очень часто дешевле провести децентрализацию центральной компрессорной с установкой оборудования и системы осушки рядом с потребителем, чем из года в год ремонтировать трубопроводы осуществляющие транспортировку воздуха и тратить большие деньги на адсорбционные осушители с точкой росы от -20С до -70С.

Осушители холодильного типа (еще их называют фреоновыми осушителями или рефрежираторными) работают следующим образом: проходящий через них газ охлаждается до температуры 2-3С и в этот момент осуществляется отделение сконденсировавшейся влаги. Дальше остуженный воздух через специальный теплообменник нагревается входящим воздухом, таким образом энергия тратится только на потери в темплообменнике от качества которого сильно зависит энергоэффективность осушителя (и как следствие денежные расходы на электроэнергию).

Когда компрессорное оборудование удалено от потребителя и транспортировка газа осуществляеся по улице, для того чтобы в зимне время в трубопроводах не было воды и льда как правило используются системы адсорбционной осушки. Это очень дорогой способ осушения воздуха и использовать его лучше всего только в том случае, если децентрализация компрессорной экономически нецелесообразна.

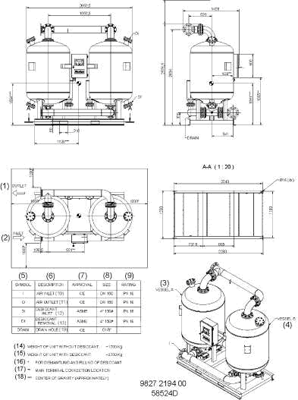

Адсорбционный осушители Chicago Pneumatic Адсорбционные осушители бывают двух типов - в которых осушка осуществляется сжатым воздухом (потери от 15-20%) или теплом. Внешне осушитель состоит из двух колон в одной из которых производится осушка воздуха, а в другой регенерация используемого при этом селикагеля, через какое-то время (или по датчику точки росы, в зависимости от от комплектации осушителя) происходит смена колон (та в которой производилось осушение воздуха начинает регенерировать селикагель, а та в которой регенерировался селикагель начинает осушать воздух).

Обращаем Ваше внимание, что для правильного подбора системы осушения воздуха недостаточно знать производительность компрессора, так как если осушитель подбирается только под максимальную производительность компрессора, а после монтажа, оказывается что компрессор куплен с большим запасом запасом и он работает не на полную мощность, то в этом случае потери сжатого воздуха при использовании адсорбционных осушителей холодной регенерации (регенерация селикагеля за счет энергии сжатого воздуха) значительно возрастают, особенно если у осушителя осуществляется переключение колон по таймеру (а не по датчику точки росы), так как в этом случае он всегда тратит одинаковое количество воздуха на осушение 1м3 и 10м3.

В заключение хотелось бы отметить, что как это ни прискорбно, при выборе системы фильтрации и осушки приходится полагаться не на техническую спецификацию, а на репутацию производителя. Сотрудники нашей организации периодически сталкиваются с инсталяциями наших конкурентов где системы предприятия теряют большие деньги при использовании "энергоэффективного" компрессорного оборудования. Поэтому рекомендуем обратить свое внимание на компрессорное оборудование компании Chicago Pneumatic, входящей в международный концерн Atlas Copco, более 100 лет занимающимся сжатым воздухом, имеющим безупречную репутацию и готовой подтвердить технические параметры реальными измерениями. Все поставляемое ООО "АЙРТЕХНО" на российский рынок компрессорное оборудование Chicago Pneumatic может быть протестировано в фирменном сервисном центре с измерением основных параметров, включая точку росы.
